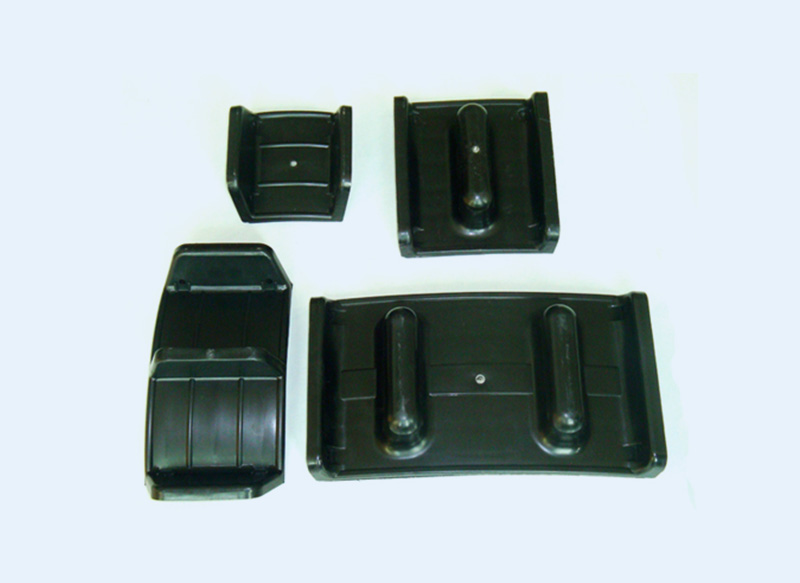

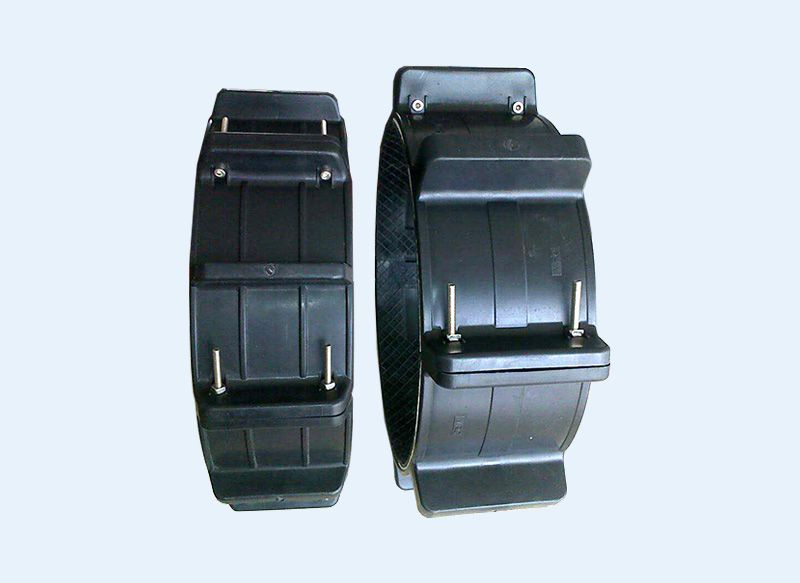

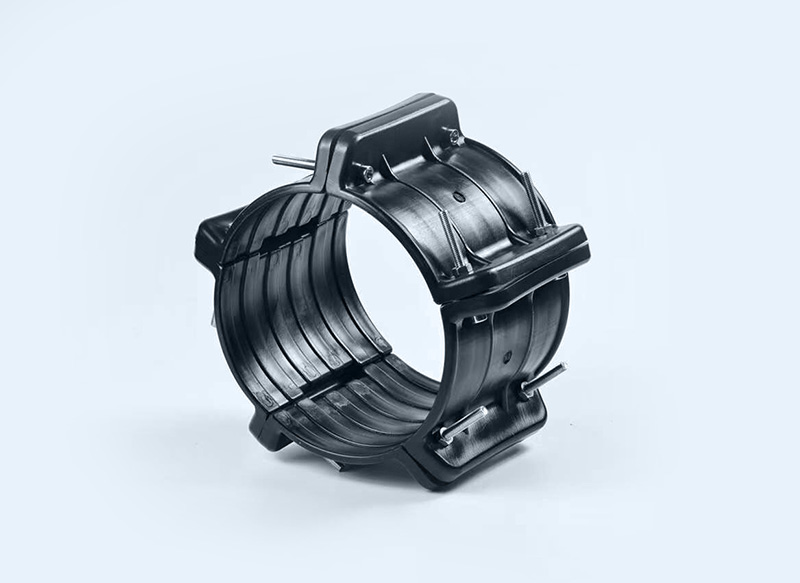

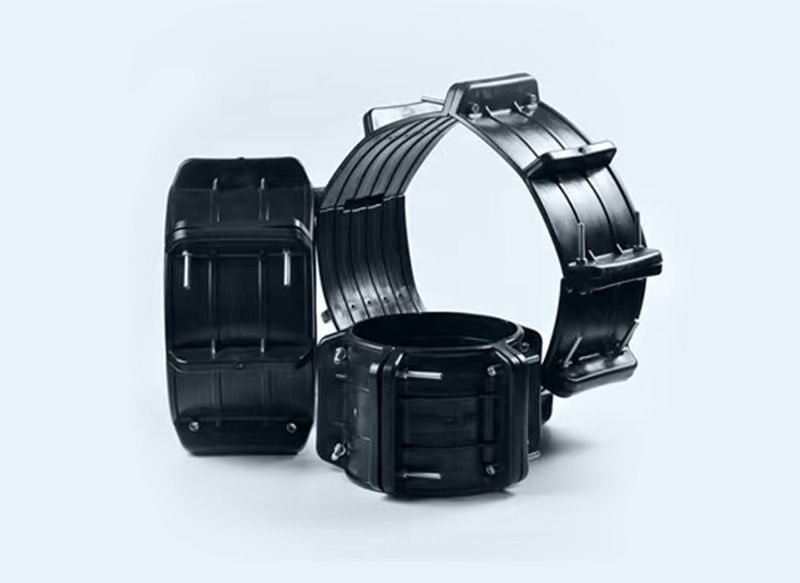

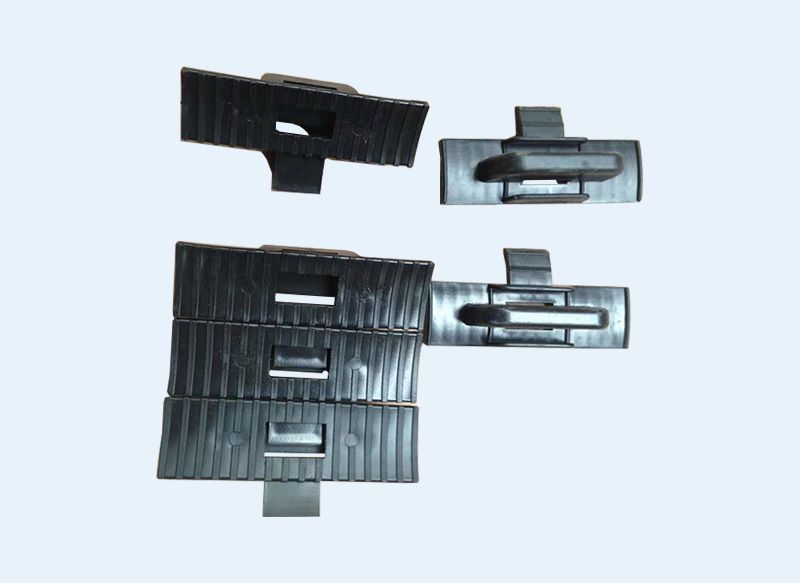

绝缘支架

主要用途：广泛应用于石油、天然气、煤气、工业化工液体的输送管道施工穿越公路，河流，桥梁，山脉等，是阴极保护措施不可缺少的阴极保护系列产品中的重要产品

说明： 欢迎致电15225806633 微信同号，咨询订购。

发布时间：2022-02-18

立即咨询 联系我们

产品详情

主要用途：

广泛应用于石油、天然气、煤气、工业化工液体的输送管道施工穿越公路，河流，桥梁，山脉等，是阴极保护措施不可缺少的阴极保护系列产品中的重要产品。适用于各种条件下管径规格，我公司还可以根据客户需要制造特殊规格的绝缘支架。

产品介绍：

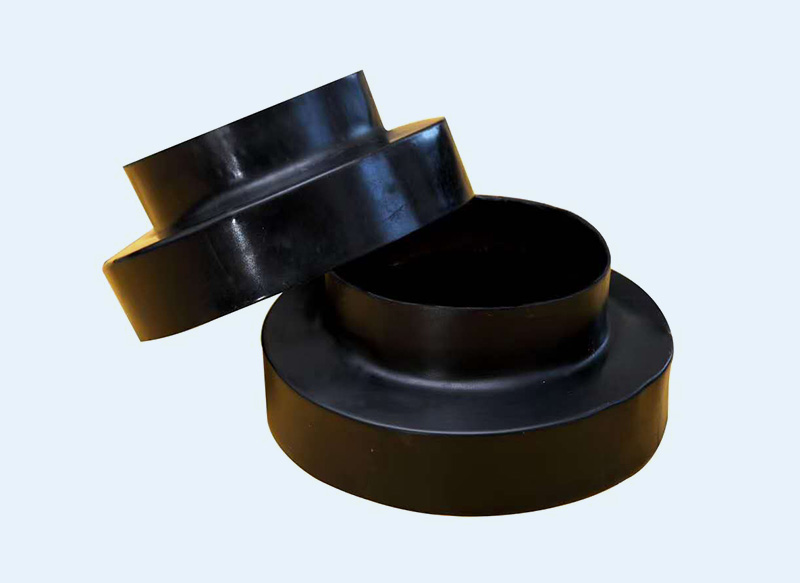

我公司开发生产的“套管内绝缘支撑块”及“套管终端密封”等公共工程管道配件，主要运用于天然气、石化、电力、冶金、化学、及公用事业下属煤气给排水供执系统等管道输送领域，产品被列入中国石油天然气公司的《管道穿越施工规范》。

产品优点：

1良好的保护性能，对主管防腐层、保温层无破坏。

2良好的介电性能，是主管道与套管之间绝缘隔离，对阴极保护系列有保护作用。

3良好的隔热性能，消除了金属支架的热传导，不损保温层、防腐层，降低了管道能耗。

4化学稳定性能高，抗氧化、耐酸、碱、无机盐及油类。

5施工安装简便易行。本制品摩阻小、重量轻、润滑减阻，易于穿越套管，均匀受力等。

安装说明

一、绝缘支架间距根据管道壁厚和输送介质而定，常规支撑间距为1.5-2米。

二、穿越主管端头，两组支架并排安装，中间段距离按设计要求均匀安装。

三、由于管径、防腐层等外在原因，故支架间隙不同，范围在2-40mm均为合格间隙。

四、绝缘支架在安装在不同管径的管道上，故弧度由于自身韧性可随管道外弧改变。

五、A型支架在安装如508、559、610等较小管径管道时，由于管道弧度较大，如不易安装可使用安装工具，如拉伸卡钳等。

六、根据施工工艺要求，套管长度大于30米时，为防止磨损过大，主管前端需使用钢制托管支架，主管穿过套管后，钢制托管支架可拆下重复使用。

七、为加快施工速度可使用电动工具紧固螺丝。

八、800mm及以上管径主管可增加加固带，以达到双重紧固效果。

为方便施工每片绝缘支架内衬绝缘橡胶板，安装时无需另加橡胶板。

产品优势

•

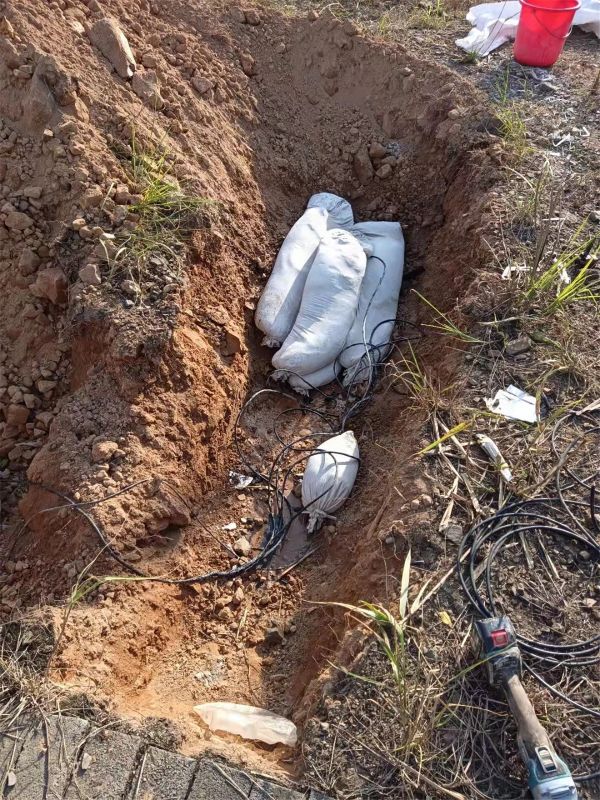

  溶解均匀牺牲阳极溶解均匀，电位达到标准（用数字万用表和崖壁点击测量）

•

  特殊工艺 无断裂电缆与阳极焊接密封处采用特殊工艺无断裂现象。

•

  呈现金属光泽牺牲阳极表面无夹杂、裂纹、冷隔毛刺、并呈现金属光泽。

•

  高质量材质装填包料使用高质量的棉布袋严格按照国家标准制作。

•

  符合国家标准电流发生量达到标准（电流表测量）重量与外形尺寸符合国家标准和客户的要求

•

  第三方检测报告齐全的第三方检测报告，具有法律效益，保障产品和工程的质量。
